GPRO 지프로 키보드 채터링 고장 키보드수리

로지텍 유선키보드 수리 건입니다.
키 입력이 잘 입력이 안되는 고장입니다.
키가 입력이 안되는것도 많구요  더블클릭이 되는 경우도 많네요
전체적으로 고장키가 많은 상태입니다.
전체축을 모두 새 축 스위치로 교체하면 좋겠지만 비용이 많이 들어갑니다.
기존 축 스위치를 모두 수리하는 쪽으로 수리를 진행합니다.
#로지텍지프로키보드수리 진행합니다.

축스위치 다리핀 납땜을 모두 제거합니다.
키 수가 많지 않아서 그나마 빠르게 작업이 가능합니다.
모든 축 스위치를 기판에서 분리해야 하기 때문에 시간이 좀 걸립니다.
다리핀 납을 모두 제거하고 축스위치를 기판에서 분리합니다.
모든 축 스위치를 빼냅니다. 전용 툴이 없기 떼문에 핀셋을 이용하여 하나하나 수작업으로 뺍니다.

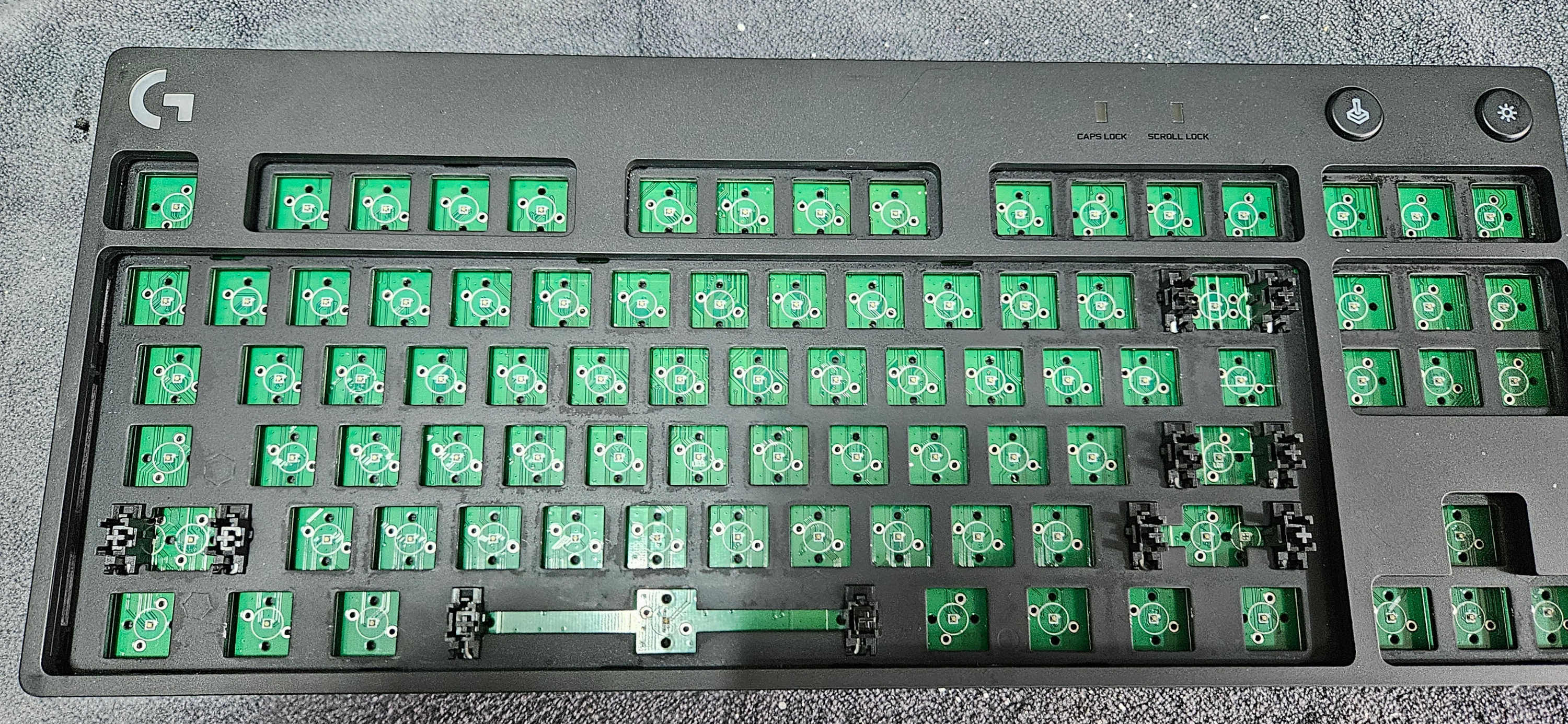

모든 축 스위치를 기판에서 분리했습니다.
이제 축 스위치를 분해합니다.
이것도 모든 축 스위치를 하나하나 다 분해합니다.
접점부를 수리해야 하기 때문에 다 분해합니다.
로지텍 지프로 키보드 수리 진행중입니다.
힘들고 시간이 많이 걸리는 작업입니다.
어느 업체도 이렇게 수리하는 업체가 없습니다.

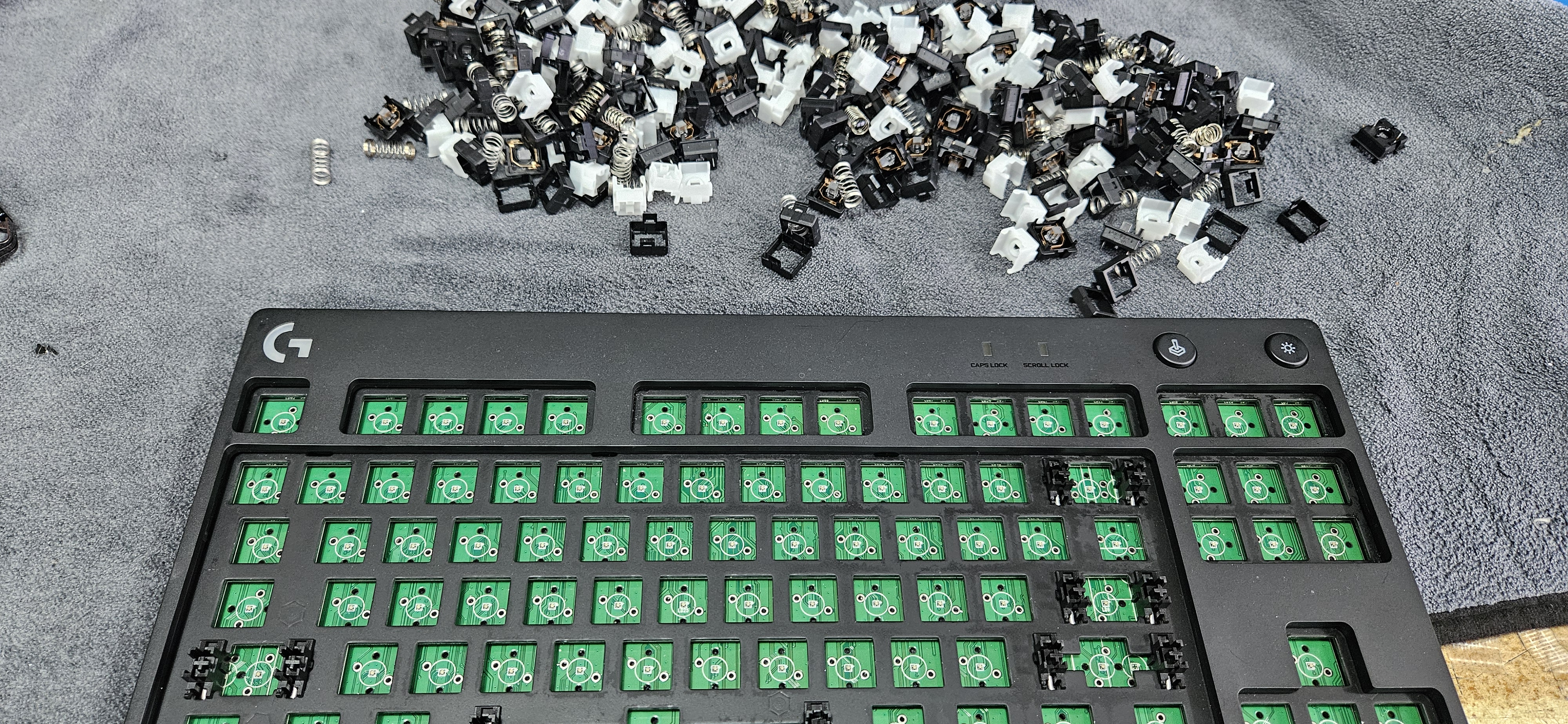

모든 축 스위치를 분해했습니다.

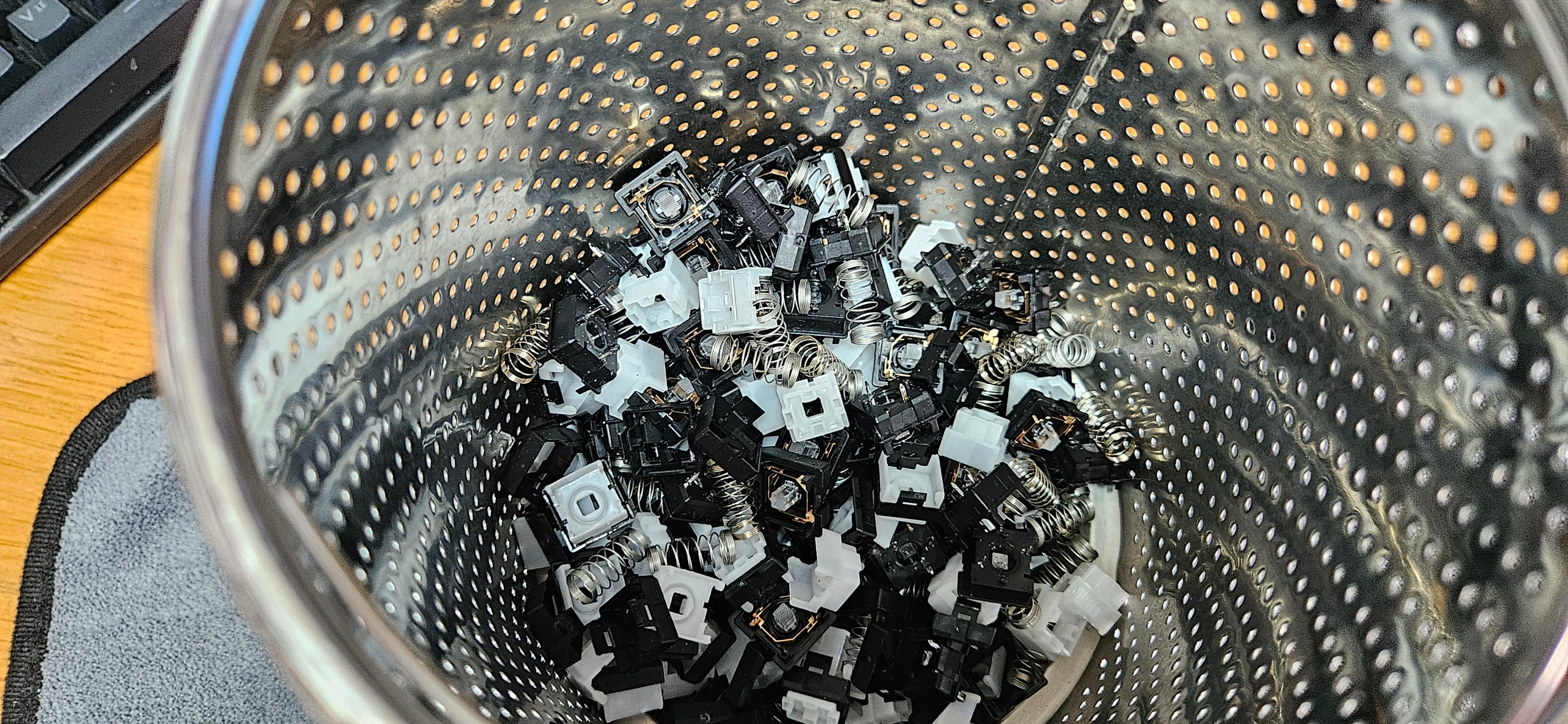

이제 초음파 약품 세척으로 축스위치 이물질과 유분기를 제거합니다.
최대한 깨끗하게 세척을 하고 접점부를 수리해 주어야 합니다.
지프로채터링고장 수리를 하기 위해서는 이물질을 모두 제거해야합니다.

세척후 잘 건조해 줍니다.
건조기로 1시간정도 건조를 해줍니다.
바삭 마르게합니다
이제 접점부를 하나하나 수작업으로 수리를 합니다.
세척만으로는 접점부 저항값이 정상 수치까지 도달하지 않습니다. 정상 저항값을 가지기 위해 접점부를 수리합니다.
하나하나 수작업으로 작업이 진행하기 때문에 시간이 많이 걸립니다.

수리후 이제 축스위치를 조립해서 기판에 꼽아줍니다.
모든 작업은 수작업입니다.
하나하나 조립해 줍니다.
키 수가 많지 않아서 그래도 빠르게 진행이 가능하죠
다행입니다.
주말에 작업하는거라서 빨리 퇴근해야 해서요

축 스위치 조립이 완료되었습니다.
이정도하면 거의 다 수리가 완료된 상태입니다.

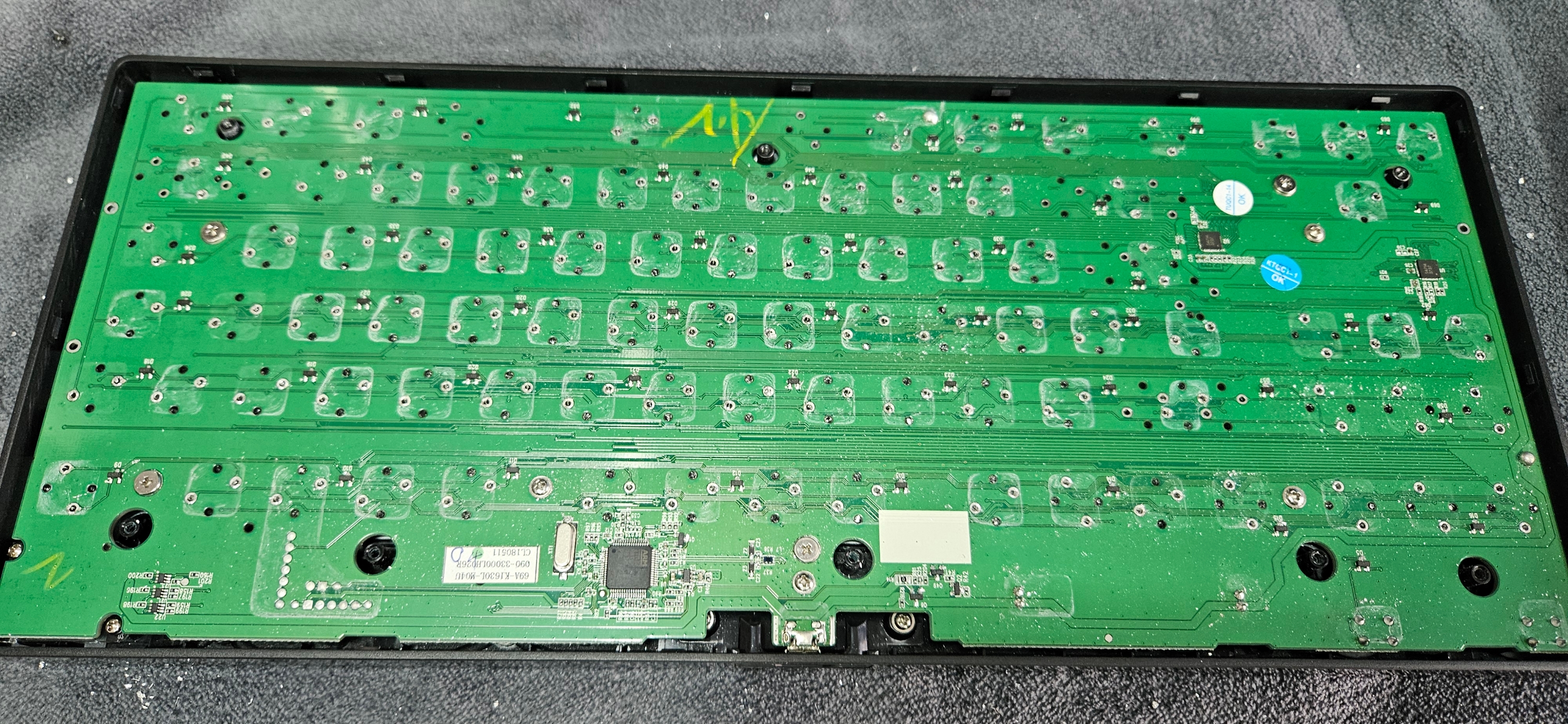

이제 기판을 뒤집어서 납땜을 해주어야 합니다.
지프로 키보드 채터링 고장 수리 정말 힘드네요

이제 납댐을 해줍니다.
다리핀 하나하나 확인해 주고요
납땜을 해줍니다.
다리핀이 잘 나와있는지 확인후 납땜을 해줍니다.
핀이 구부러진 경우 다시 펴주어야 합니다.
축 스위치 꼽을때 핀이 휘어지는 경우가 있습니다.

납땜완료
이제 테스트를 한번해 주고 이상이 있는지 확인해 줍니다.
이상이 없네요

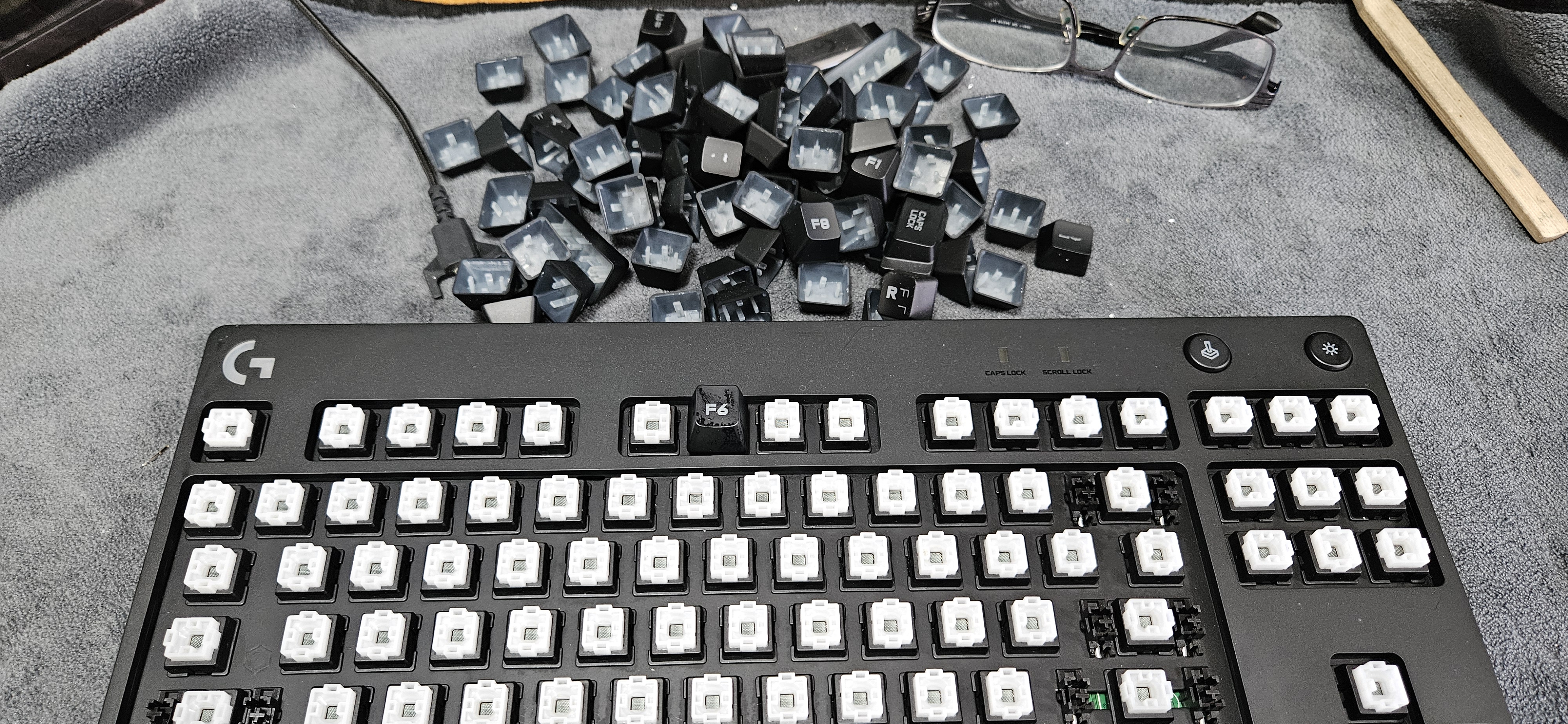

이제는 케이스를 조립해 주고 키캡도 세척해서 다시 조립해 줍니다.
거의 다 수리가 되었습니다.
축 스위치는 다 수리가 되었고 조립만하면 됩니다.
지프로 키보드수리  완료되는중입니다.

키캡 세척하고 조립해 줍니다.
꼽는것도 일이네요
잘 조립해 줍니다.
키캡 파손이 있는지 확인해 가면서 조립해 줍니다.
다행히 키캡은 정상이네요

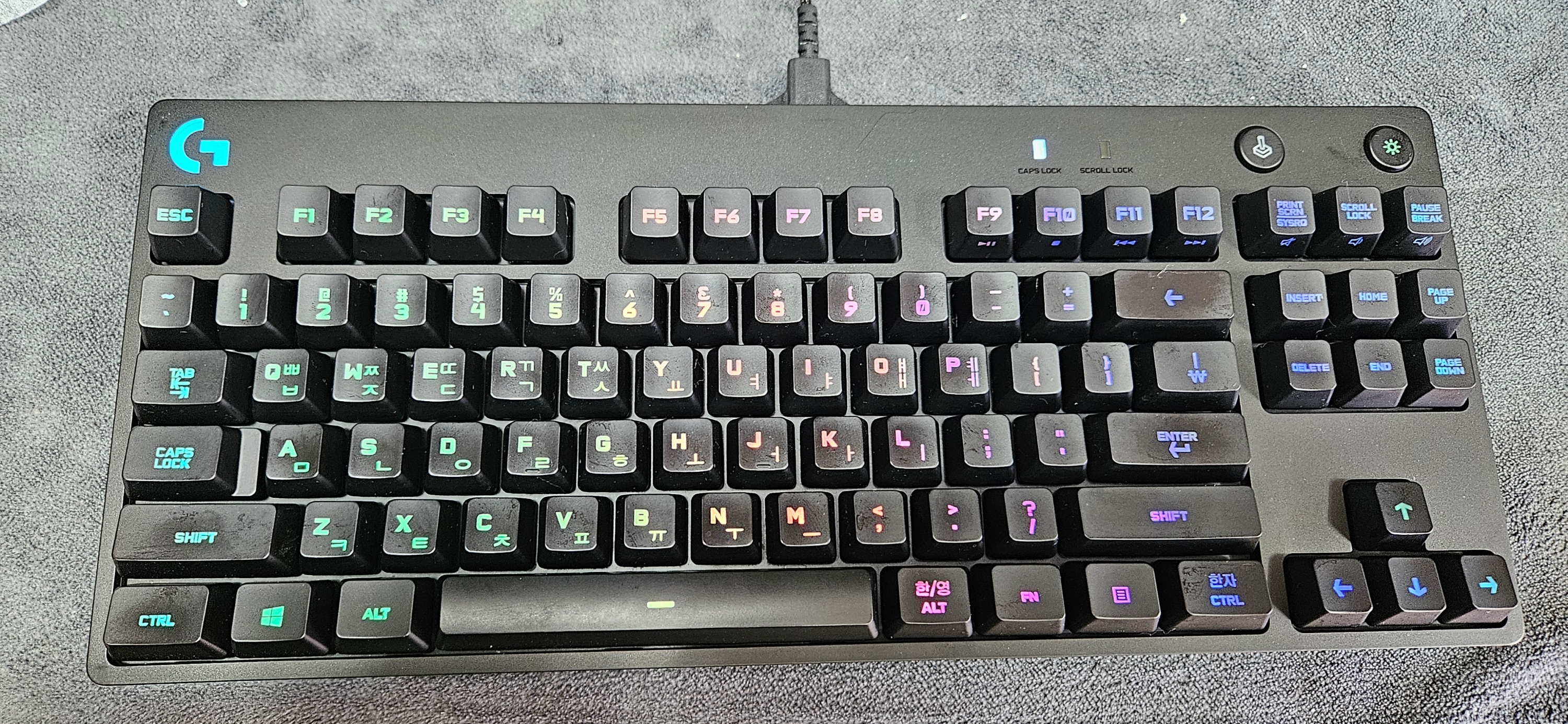

수리완료
모든 수리가 마무리되었습니다.
출고전에 한번더 테스트하고 로지텍키보드수리 지프로키보드수리 마무리 합니다.

보통 4시간정도 걸립니다. 다른 수리가 있으면 하루에서 이틀정도는 기본입니다.
이것만 수리를 할수가 없으니까요
지프로키보드수리 완료
